系統簡介

YJ-ZK01鉆孔智能設計與軌跡監測分析系統，配套重慶煤科院自主研發的鉆孔軌跡隨鉆測量裝置，實現了不同類型鉆孔的智能設計、鉆孔軌跡隨鉆測量、施工鉆孔自動成圖、鉆探效果智能分析與三維展示、鉆孔布置缺陷自動判識等功能，能夠?qū)Τ椴摄@孔進行信息化、規范化管理，為瓦斯抽采鉆孔質量管控提供了專業手段。

主要功能

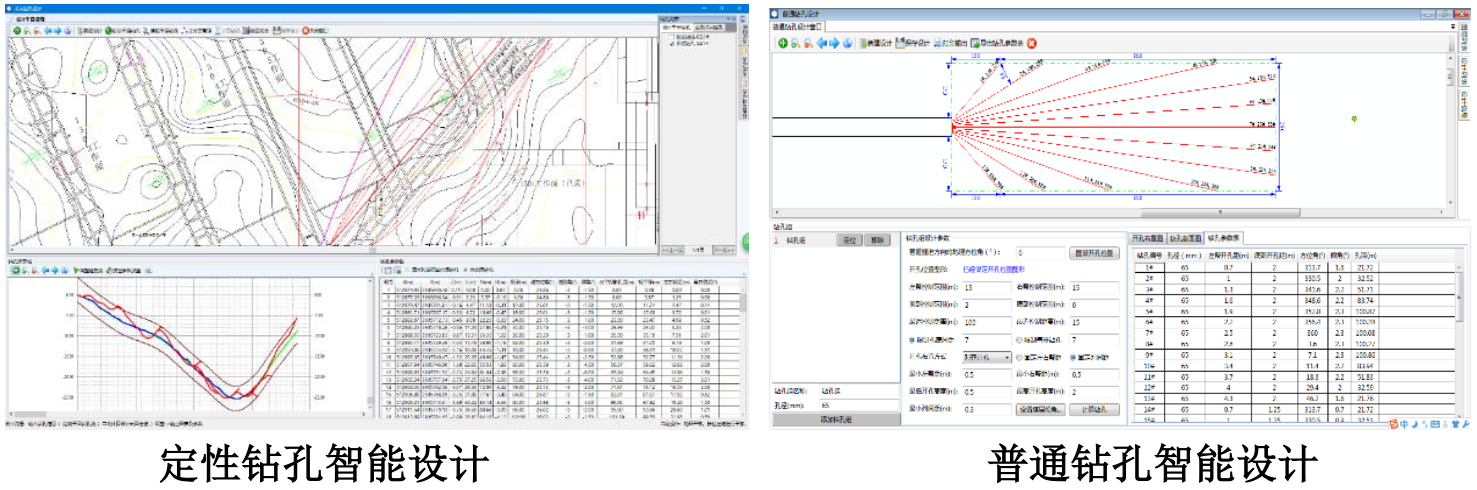

（1）瓦斯抽采鉆孔智能設計

多種鉆孔類型（定向鉆孔、普通鉆孔等）和多種布孔方式（順層鉆孔、穿層鉆孔、高位鉆孔、石門揭煤鉆孔等）的煤礦瓦斯抽采鉆孔智能設計。

1）定向鉆孔智能設計：根據用戶給定的煤層頂?shù)装鍏?shù)、鉆孔彎曲強度閾值等，自動完成定向鉆孔設計，并輸出鉆孔參數表、平面圖、剖面圖及分段圖等設計成果。

2）普通鉆孔智能設計：根據用戶給定的巷道斷面、煤層賦存、控制范圍、孔底間距、開孔要求等參數，自動完成各類布置方式的鉆孔設計，輸出鉆孔設計參數表、平面圖、剖面圖、斷面圖等設計成果。

（2）鉆孔軌跡隨鉆測量

配套重慶院自主研制的存儲式隨鉆軌跡測量儀和在線式隨鉆軌跡測量儀，實現了瓦斯抽采鉆孔軌跡隨鉆測量。

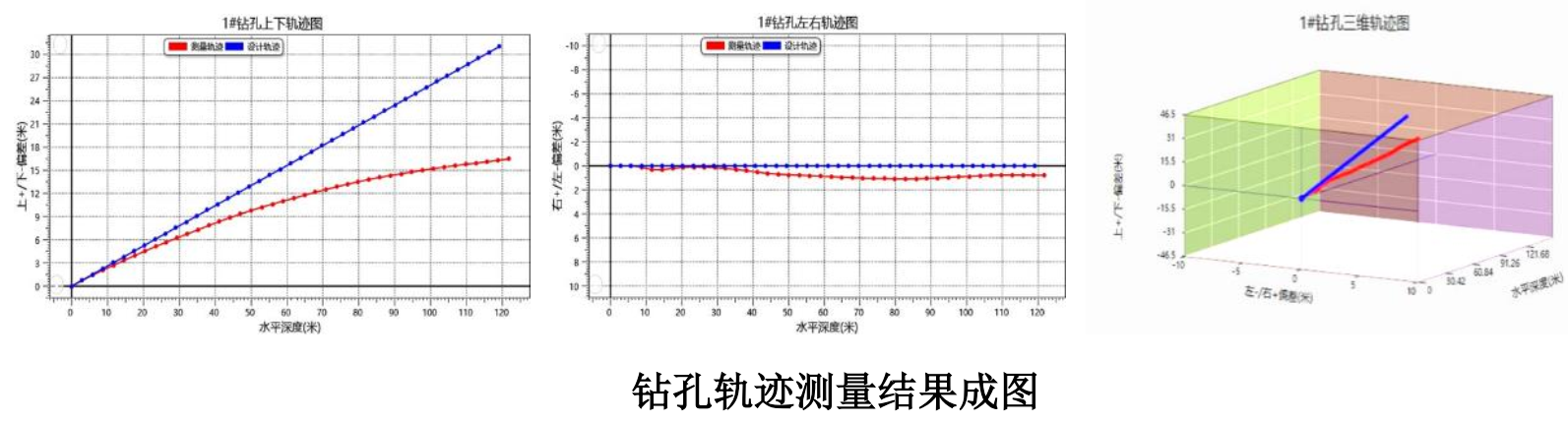

鉆孔軌跡測量結果成圖

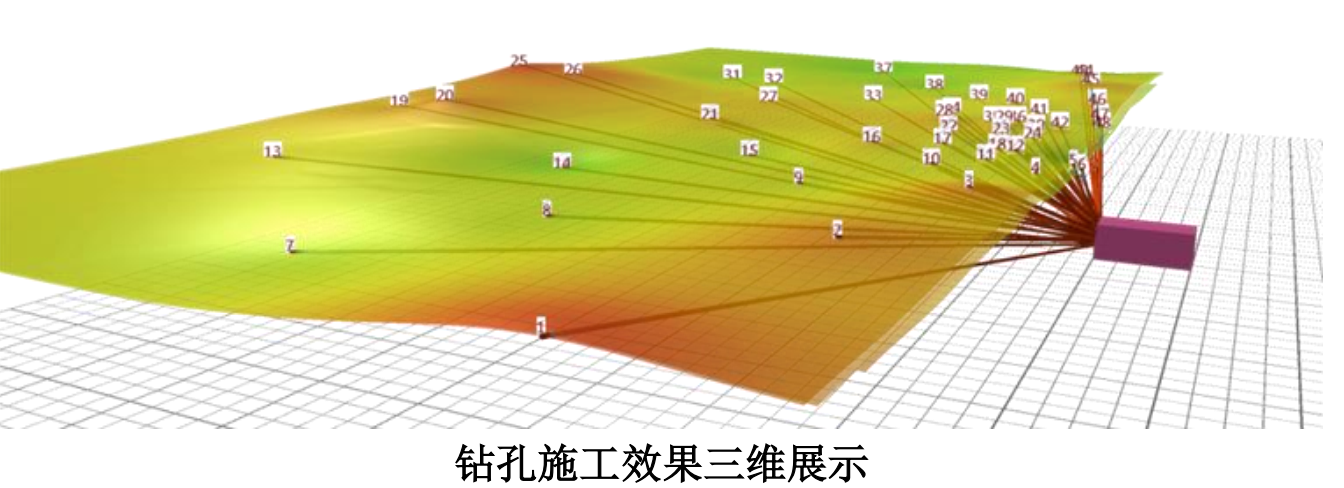

（3）施工鉆孔自動成圖及三維展示

根據鉆孔施工參數（開孔位置、傾角、方位角、孔深、見煤深度、煤孔長度、巖孔長度等）或鉆孔軌跡監測數據，自動生成鉆孔施工圖（包括平面圖、剖面圖和斷面圖）。同時，根據鉆孔施工參數或鉆孔軌跡監測數據，進行三維場景下鉆孔施工效果的立體展示。

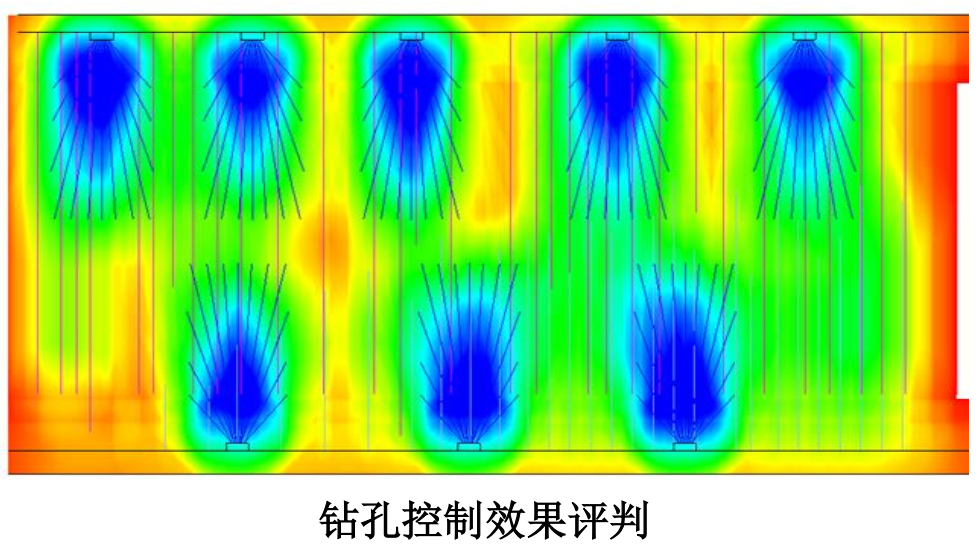

（4）鉆孔控制效果評判

基于三維環境下煤體鉆孔密度分析的瓦斯抽采鉆孔控制效果評判，通過多種顏色漸變對比展現煤體中鉆孔的疏密程度。

技術優勢

（1）為鉆孔設計、繪圖提供了專業化工具，能有效提高相關人員的工作效率；

（2）直觀、準確展示鉆孔形態及空間分布，輔助煤層層位探測，有助于超前發現地質異常；

（3）自動分析鉆孔施工偏差，精準圈定鉆孔空白帶，指導礦井采取針對性補充措施，確保措施質量；

（4）兼容Auto CAD、Excel，現場應用靈活、方便，適用性好。
