概述

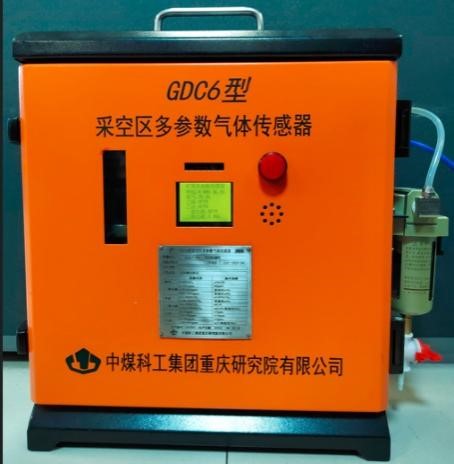

本傳感器針對采空區防火關鍵參數O2、CO、CH4、CO2、C2H2、C2H4，采用高精度激光氣體檢測、長壽命氧氣傳感檢測、電化學氣體檢測、本安型供電取氣等技術，開發適于煤礦現場使用的在線監測技術裝備，以及研究運用先進的分布式光纖測溫技術，實現煤自燃溫度的直接、快速感知與定位，對采空區煤自燃發火狀態、安全風險，實現全方位實時在線監測，為指導煤炭、評估安全風險、精準實施防火措施奠定基礎。

主要技術指標

1. 工作電壓：(9.0～25.0)V DC。

2. 工作電流：≤250mA。

3. 抽氣流量：≥1.0L/min。

4. 測量范圍

（1） 甲烷：0～100%CH4；

（2） 氧氣：0.0～25.0%O2；

（3） 一氧化碳：(000～1000)×10-6CO；

（4） 二氧化碳：0~5%VOL；

（5） 乙烯：(000～200)×10-6；

（6） 乙炔：(000～100)×10-6。

5. 基本誤差

（1） 甲烷：

① (0.00～1.00)%CH4           ±0.05%CH4；

② (1.00～100)%CH4           真值的±5%。

（2） 一氧化碳：

① （0～100）×10-6CO         ±4×10-6CO；

② （100～500）×10-6CO       測量值的±5%；

③ （500～1000）×10-6CO      測量值的±6%。

（3） 氧氣：（0.0～25.0）%O2      誤差：±3%(F.S)；

（4） 二氧化碳：

① (0.00～0.50)%CO2           ±0.10；

② (0.50～5.00)%CO2           ±(0.05+真值的5%)。

（5） 乙炔：

① (0～50)×10-6                ±7×10-6；

② (50～100)×10-6              ±10×10-6；

（6） 乙烯：

① (0～100)×10-6               ±7×10-6；

② (100～200)×10-6             ±(7+真值的7%)。

6. 輸出信號：RS485總線型，傳輸速率2400bps。

7. 傳輸距離：傳感器使用電纜的單芯截面積為1.5 mm2時，傳感器與配套設備的最大傳輸距離不小于2km。

8. 防護等級：IP54。

9. 防爆類型：礦用本質安全型。

10. 防爆標志：Exia I Ma。
